イオン性帯電防止剤

イオン性帯電防止剤 帯電防止剤

イオン性帯電防止剤 GCASTAT® IC-1シリーズ

カーボンブラック・CNT・界面活性剤の粉塵、汚染、色の制限、表面移行の問題を解決した液状イオン性帯電防止剤で、高温・乾燥環境でも性能を維持します。

  • 0.05–2.0%
  • < 300℃
製品のお問い合わせ 一覧へ

GCASTAT® IC-1シリーズは、電気・電子産業の発展に合わせて従来の帯電防止技術を置き換えられる先端素材です。カーボンブラック・CNT・界面活性剤の使用時に生じる粉塵、部品汚染、バーコード読み取りの制限、色の制限、有害物質、逆電流、ブレークダウン故障、表面移行、経時・湿度による性能低下、耐熱性の問題に対するソリューションを提供します。

主な特長

  • 優れた帯電防止特性（短い減衰時間・半減期）
  • 高い耐熱性（<300℃）
  • 高い透明度
  • 耐黄変性
  • 物理的・化学的安定性
  • 自由な着色

主な用途

  • Silicone rubber
  • Urethane rubber
  • TPU (ether / ester)
  • PMMA
  • Nylon 6.6
  • ESD flooring
  • ESD sheet
  • ESD coating
  • ESD film
  • ESD package
  • Carrier tape
  • ESD adhesive

推奨添加量

0.05–2.0%
一般的な推奨添加量
Max 5.0%
最大添加量

ポリマー別推奨製品

製品名ポリマー添加量 (%)表面抵抗 (Ω/sq)
GCASTAT Ⓡ IC-1Silicone rubber0.05~ Max. 1.010E10~11
GCASTATⓇ IC-1HSilicone rubber0.05~ Max. 1.010E10
GCASTATⓇ IC-1PSilicone rubber0.05~ Max. 1.010E9~10
GCASTATⓇ IC-1MUrethane rubber TPU Ether / Ester PMMA Nylon 6.62.0 ± 0.5 2.0 ± 0.5 0.5 ± 0.5 2.0 ± 0.510E8 10E8 10E9 10E9~10

← 表は左右にスクロールできます →

製品固有特性

ItemsResultsTest Methods
StateLiquid at 20 ℃With reference to * KHMSCA
Flash Point (Closed Cup)No flash occurred under 93 ℃ASTM D56 : 2010 Tag Closed Cup
Flash Point (Open Cup)131 ℃ASTM D92 : 2012a Cleveland Open Cup
Autoignition TemperatureNo Spontaneous combustion under 200 ℃ASTM E659(78) : 2005
pH3.6 ~ 4.6 * Sample : H2O = 1: 5 (v/v)With reference to KS I ISO 10390 : 2005
Density1.2 at 20 ℃KS M 0004 : 1997 (2012 confirmation)
Water SolubilityInsoluble at 20 ℃With reference to * KHMSCA
Spontaneous Combustion TestNo Spontaneous combustion at 20 ℃** UN TDG Test N.2
Water Contact TestNo water reaction hazard at 20 ℃UN TDG Test N.5
Pressure Vessel TestNo self-reaction hazard - No rupture of the 0.6 Mpa disc of the vessel * orifice range = (0.6 ~ 9.0) mmUN TDG Test E.3

← 表は左右にスクロールできます →

* KHMSCA : Korea Hazardous Materials Safety Control Act. ** UN TDG : UN Recommendations on the Transport of Dangerous Goods – Tests and Criteria

半減期の比較 — シリコーンゴムKS K 0555:2010 A法、6 kV

試料一次加硫 半減期 (sec)二次加硫 半減期 (sec)
GCASTATⓇIC-1H 0.05%1.21.8
GCASTATⓇIC-1H 0.1%<1.0< 1.0
USA C Company 2.0% (Stearamidopropyldimethyl-2-hydroxyethylamm-onium nitrate)> 60N/A
Japan S Company Antistatic Silicone Rubber5.57.3
Experimental Condition170℃/10min200℃/4hr

← 表は左右にスクロールできます →

減衰時間 — シリコーンゴム1,000 V印加後に10%へ達する時間

IC-1H 添加量 (%)0.0 %0.1 %0.5 %1.0 %
測定電圧 (V)300 V1.9 V3.8 V3.8 V
測定時間 (sec)8.61.21.40.07
減衰時間 (sec)>> 10< 1< 1< 0.07

← 表は左右にスクロールできます →

表面抵抗 (Ω/sq)KS M 3015:2008、500 V

IC-1H 添加量 (%)0.1%0.5%1.0%
Press cure (170℃/10min)2.61 × 10102.19 × 10102.17 × 1010
Post cure (200℃/4hr)1.25 × 10106.95 × 10103.18 × 1010

← 表は左右にスクロールできます →

体積抵抗 (Ω·cm)KS M 3015、500 V

IC-1H 添加量 (%)0.1%0.5%1.0%
Press cure (170℃/10min)2.57 × 10102.19 × 10102.70 × 1010
Post cure (200℃/4hr)7.37 × 10103.01 × 10102.49 × 1010

← 表は左右にスクロールできます →

高温経時後の半減期

測定条件 (IC-1H 0.05%)Half life (sec)
Press cure (170℃ x 10 min)1.2
Post cure (200℃ x 10 min)1,8
Heat aging (200℃ x 100 hr)3
Heat aging (200℃ x 300 hr)3

← 表は左右にスクロールできます →

300℃・330℃加熱後の半減期

添加量 (%)0.1%0.5%1.0%
半減期 (sec)<1< 0.6< 0.5

← 表は左右にスクロールできます →

300℃・330℃加熱後の表面抵抗 (Ω/sq)

IC-1H 添加量 (%)0.1%0.5%1.0%
After 300℃ x 10 min1.31 × 10115.69 × 10102.63 × 1010
After 330℃ x 10 min1.38 × 10104.26 × 1091.02 × 1010

← 表は左右にスクロールできます →

300℃・330℃加熱後の体積抵抗 (Ω·cm)

IC-1H 添加量 (%)0.1%0.5%1.0%
After 300℃ x 10 min5.94 × 10112.74 × 10101.72 × 1010
After 330℃ x 10 min2.26 × 10102.58 × 1092.35 × 109

← 表は左右にスクロールできます →

物理的特性 — 物性・加硫時間への影響なし

Items無添加IC-1 H 0.05%IC-1 0.1%米国C社帯電防止剤 2.0%
Hardness (Shore A)40404038
Tensile St. (kgf/cm²)85868673
Elongation (%)713721725789
Tear St. (N/mm)24242421
ML (Ibf)0.940.930.950.86
MH (Ibf)11.2411.3111.359.23
ts 1 (sec)36373741
tc 5063656578
tc 90 (sec)122124125182

← 表は左右にスクロールできます →

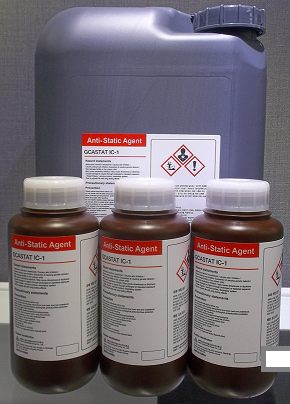

製品写真

  • GCASTAT® IC-1シリーズ
    GCASTAT® IC-1シリーズ
